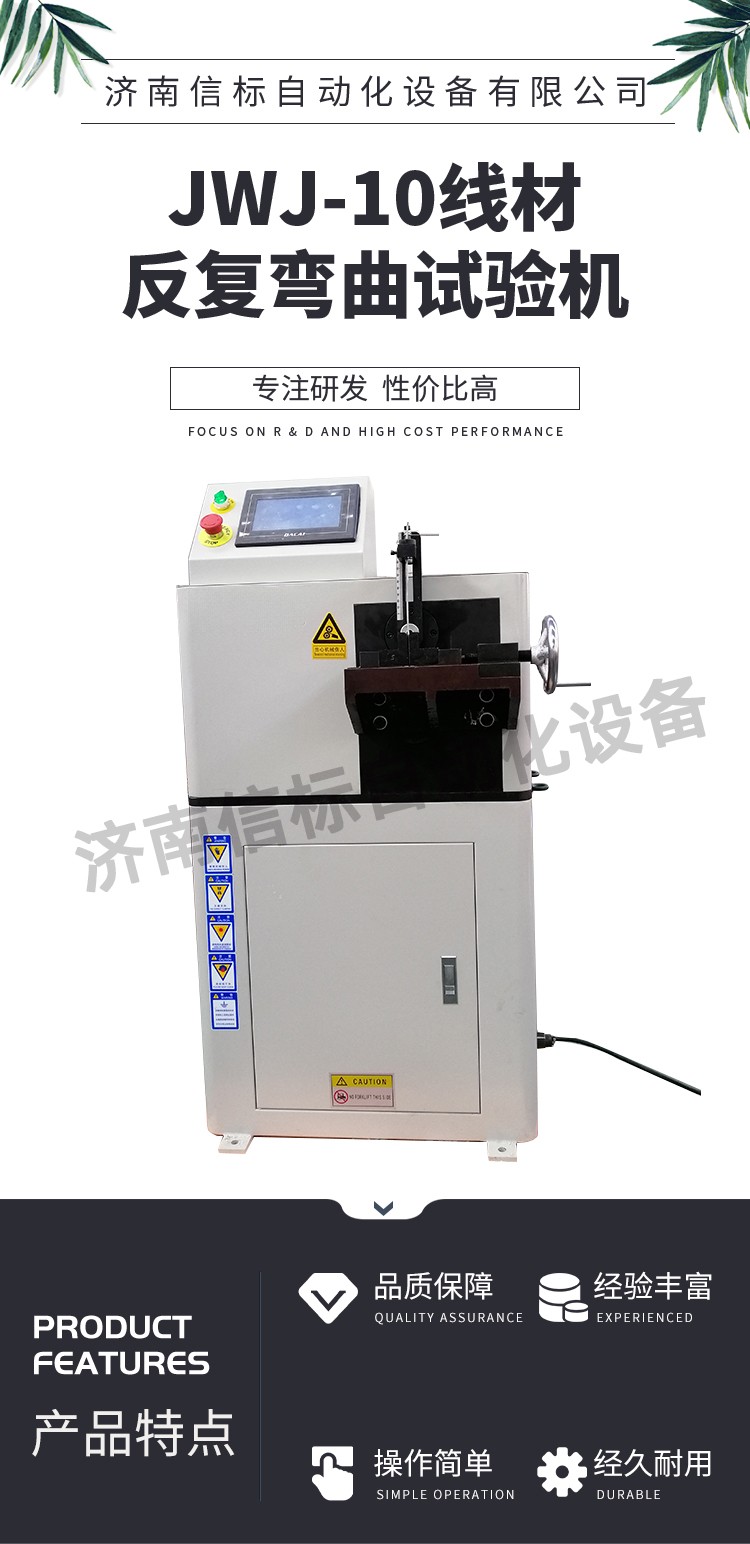

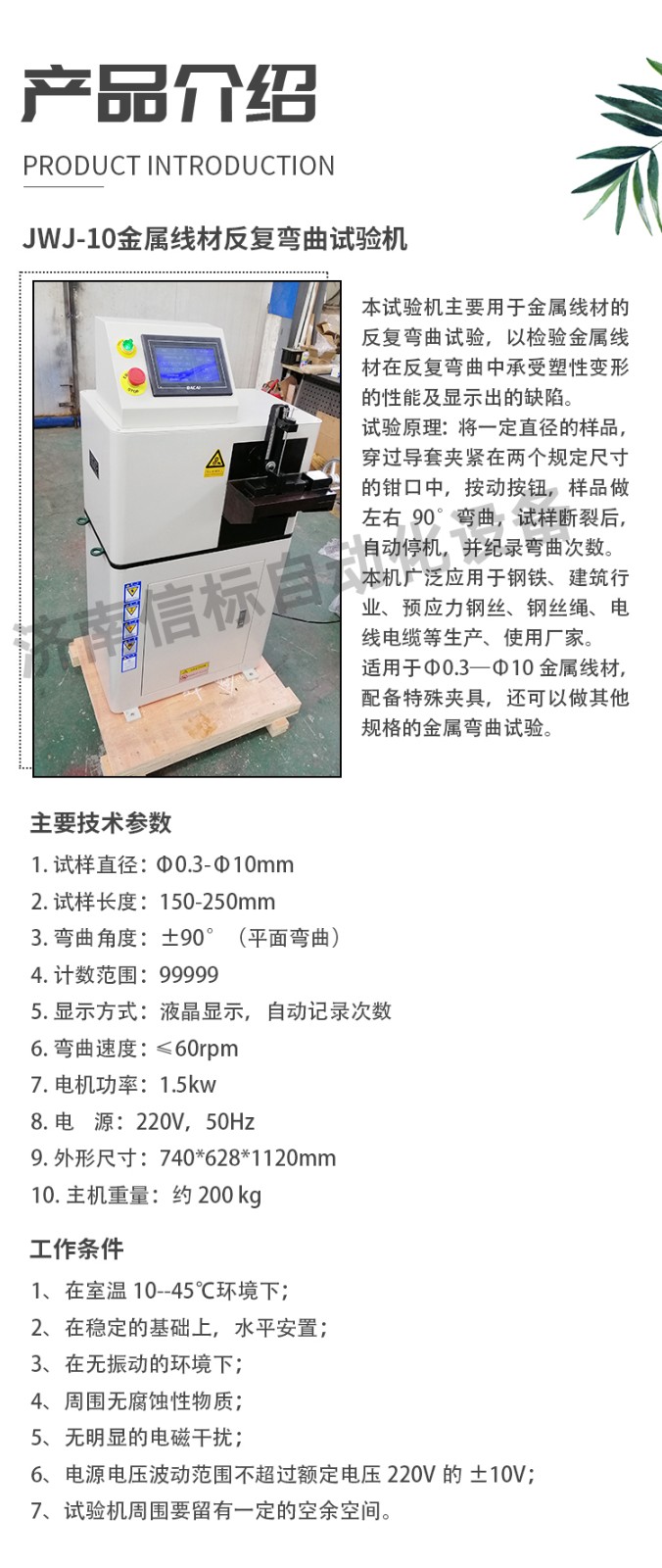

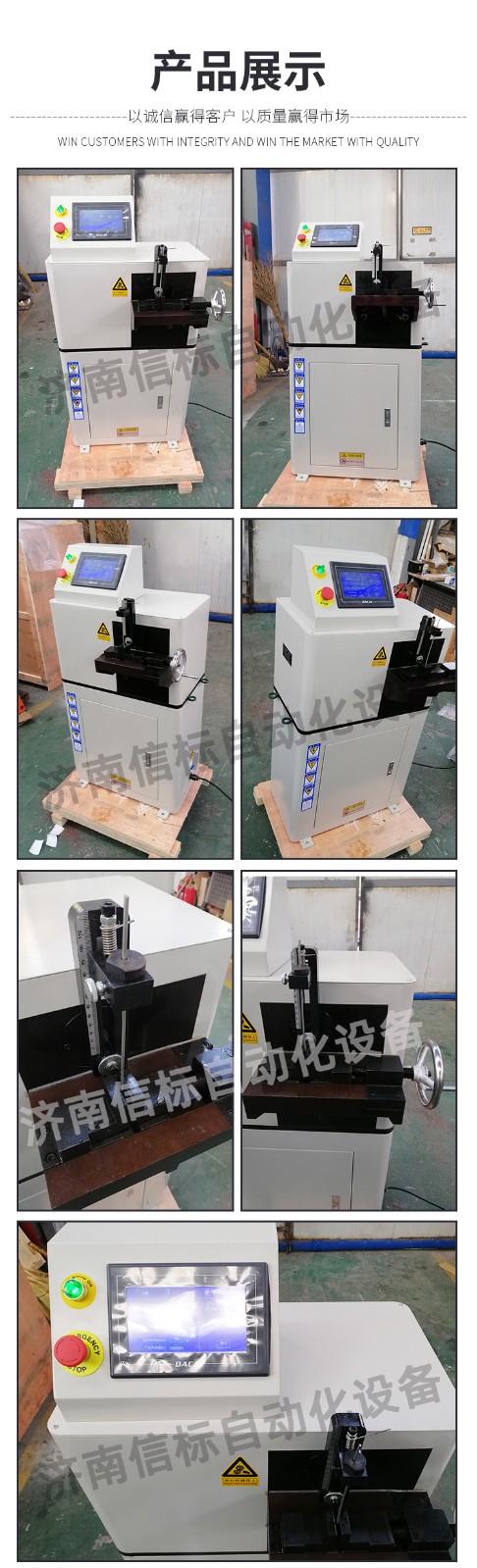

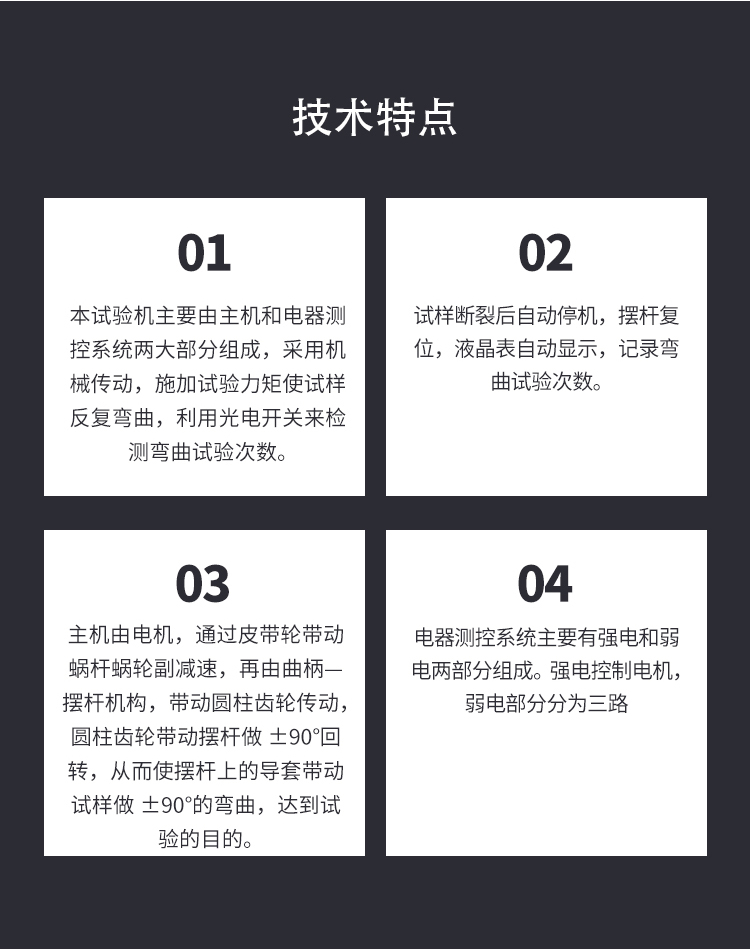

主要技術參數 1.試樣直徑：Φ0.3-Φ10mm 2.試樣長度：150-250mm 3.彎曲角度：±90°（平面彎曲） 4.計數范圍：99999 5.顯示方式：液晶顯示，自動記錄次數 6.彎曲速度：≤60rpm 7.電機功率：1.5kw 8.電 源：220V，50Hz 9.外形尺寸：740*628*1120mm 10.主機重量：約200 kg 結構特征與工作原理 本試驗機主要由主機和電器測控系統兩大部分組成，采用機械傳動，施加試驗力矩使試樣反復彎曲，利用光電開關來檢測彎曲試驗次數。試樣斷裂后自動停機，擺桿復位，液晶表自動顯示，記錄彎曲試驗次數。 主機 主機由電機，通過皮帶輪帶動蝸桿蝸輪副減速，再由曲柄—擺桿機構，帶動圓柱齒輪傳動，圓柱齒輪帶動擺桿做±90°回轉，從而使擺桿上的導套帶動試樣做±90°的彎曲，達到試驗的目的。在圓柱齒輪上裝有記數用的裝置，試樣每彎曲一次，光電開關采集一次信號，這樣就達到了記數的目的。 試驗結束后，如果擺桿沒有停到中間位置，按復位鍵，則由另一只光電開關采集信號，使擺桿恢復到中間位置。 在擺桿上，裝有撥桿，而撥桿上裝有內徑大小不同的導套，針對不同粗細的試樣，把撥桿調整到不同的高度，并使用不同的導套。將導套放入撥桿孔內，用扭簧將其別住，并使其與撥桿導通。 在擺桿的下方，裝有試樣夾持裝置。手動旋轉絲杠，使活動鉗口平移，將試樣夾緊。對不同直徑的試樣，更換相應的鉗口和導套（鉗口和導套上有標記）。
|
