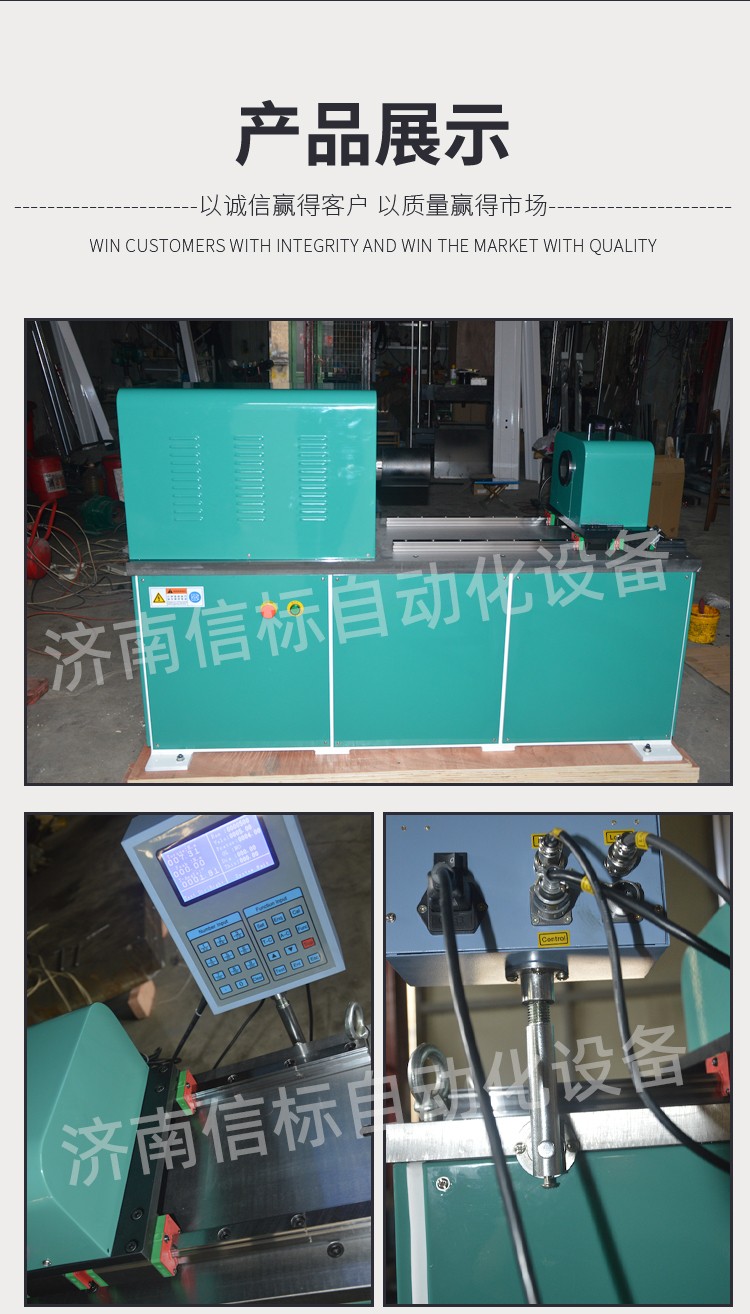

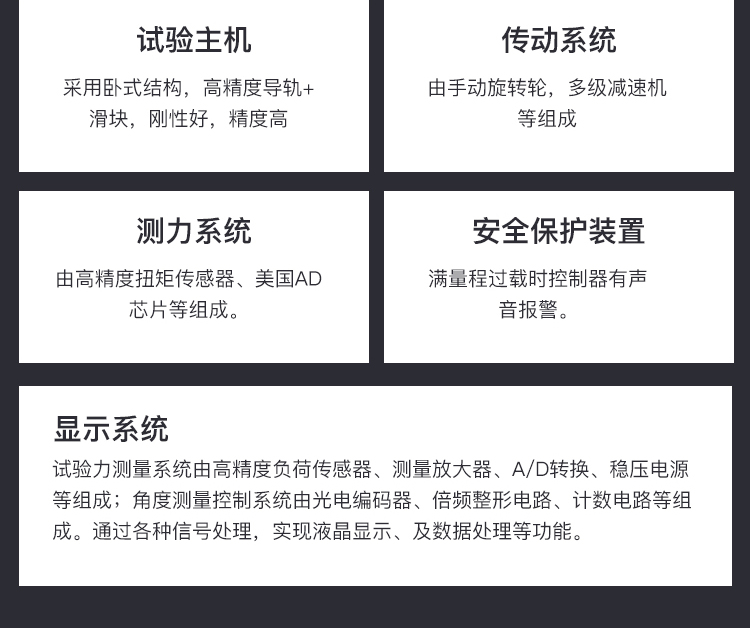

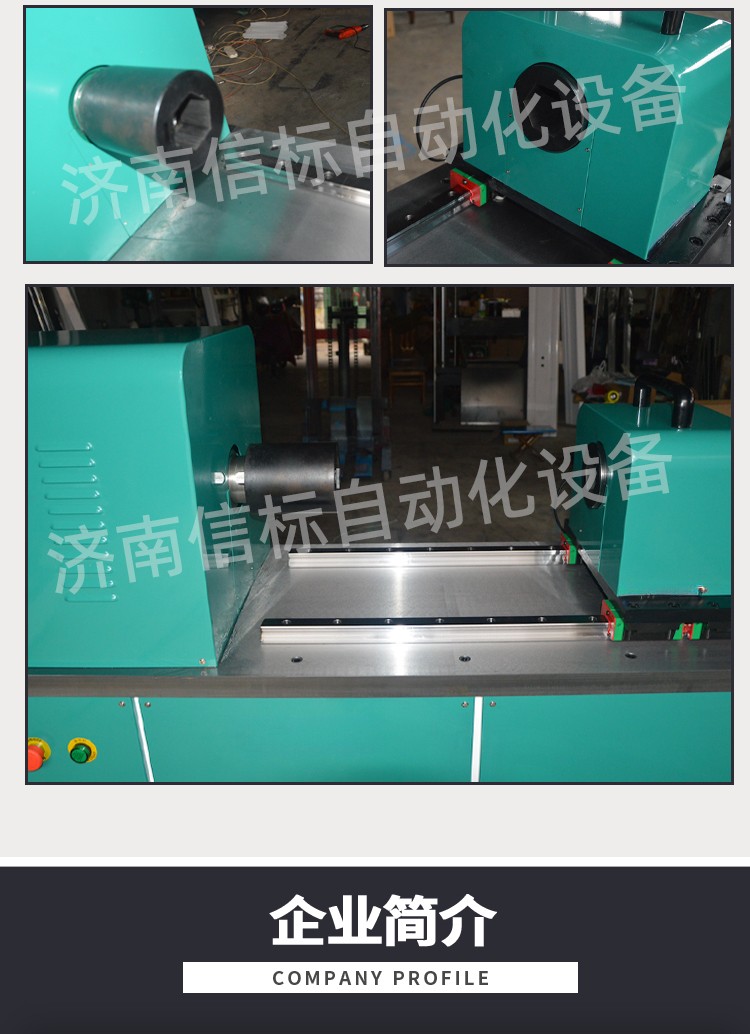

1、可以實現合格性試驗：判定扭矩扭角間的對應關系，觀察試驗是否變形、或是破壞 2、可以實現破壞性試驗：扭斷試驗，扭至試樣斷裂，求取峰值 三、產品構成系統： 1 試驗主機：采用臥式結構，高精度導軌+滑塊，剛性好，精度高。 2 傳動系統：由手動旋轉輪，多級減速機等組成。 3 測力系統：由高精度扭矩傳感器、美國AD芯片等組成。 4 顯示系統：試驗力測量系統由高精度負荷傳感器、測量放大器、A/D轉換、穩壓電源等組成；角度測量控制系統由光電編碼器、倍頻整形電路、計數電路等組成。通過各種信號處理，實現液晶顯示、及數據處理等功能。 5 安全保護裝置：滿量程過載時控制器有聲音報警。

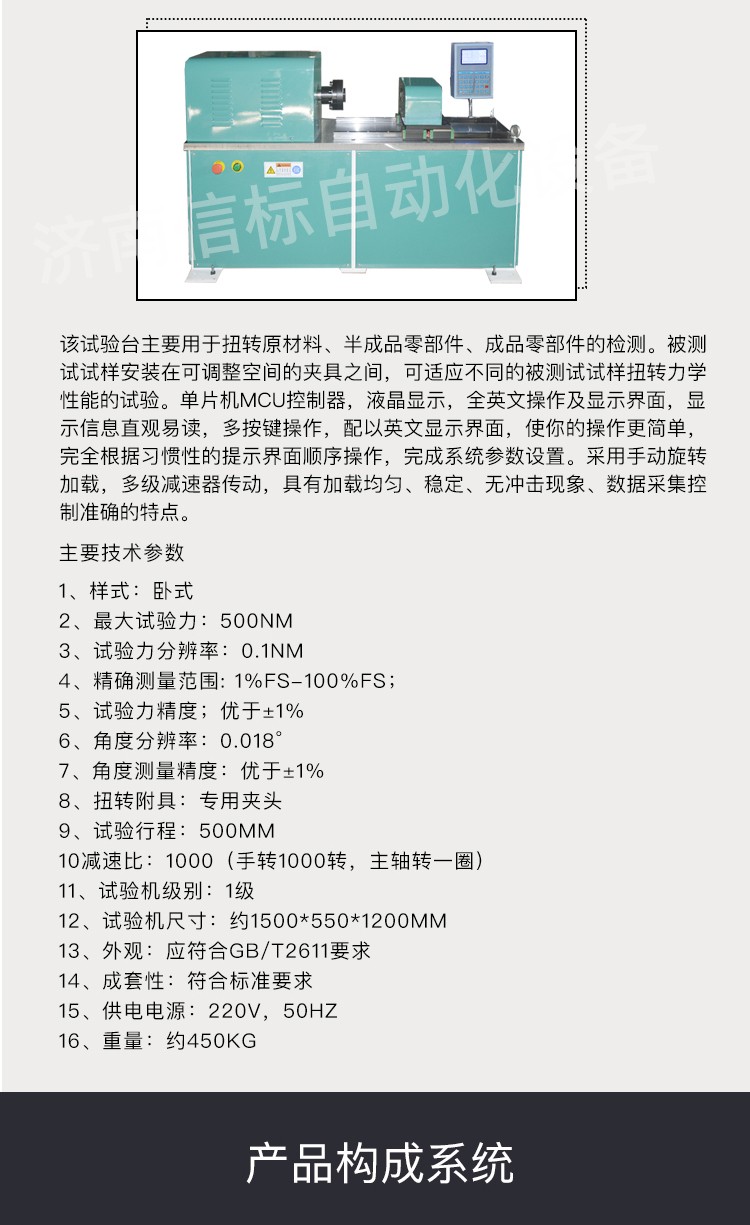

四、主要技術參數: 1、樣式：臥式 2、最大試驗力：500Nm 3、試驗力分辨率：0.1Nm 4、精確測量范圍: 1%FS-100%FS； 5、試驗力精度；優于±1% 6、角度分辨率：0.018° 7、角度測量精度：優于±1% 8、扭轉附具：專用夾頭 9、試驗行程：500mm 10減速比：1000（手轉1000轉，主軸轉一圈） 11、試驗機級別：1級 12、試驗機尺寸：約1500*550*1200mm 13、外觀：應符合GB/T2611要求 14、成套性：符合標準要求 15、供電電源：220V，50Hz 16、重量：約450KG
五、系統配置 1.主機一臺； 2.高精密導軌+滑塊二副; 3.減速系統一套 4.高精度負荷傳感器一只; 5.噴塑外殼一套 6.電源線、數據線各一根 7.地腳螺栓一套 8.試驗工具一套 9.扭轉附具一套 10.說明書、合格證、裝箱單各一份 11.全數字MCU控制系統一套；
|
